施工技術 | 鋼筋尺寸定位和保護層的標準化做法

樓板鋼筋定位采用制作鋼筋馬鐙的做法，不同厚度、不同規格的樓板制作不同的鋼筋馬鐙。

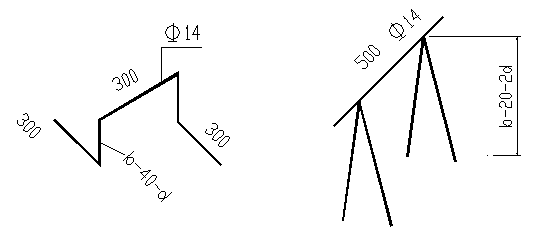

底板及承臺板鋼筋標準做法示意圖

樓板鋼筋尺寸定位標準做法示意圖

樓板鋼筋間距定位做法應用實例

為更好的保證樓板面筋的鋼筋尺寸定位，樓板鋼筋同時可以采用鋼管懸掛法進行鋼筋尺寸定位。

樓板鋼筋定位采用鋼管懸掛法支撐示意圖

柱鋼筋尺寸定位采用制作的柱筋定距框的方式進行，上下各設一道。

柱筋定距框細部節點

柱鋼筋定距框示意圖

框架柱鋼筋定位框?qū)崍D

柱鋼筋定距框應用實例

墻體鋼筋尺寸的定位采用廢料鋼筋制作的水平和豎向梯子筋。水平梯子筋上下各設一道，豎向梯子筋每隔4米設置一道。

水平梯子筋示意圖

定位梯子筋節點圖

墻體定位筋應用實圖

后澆帶鋼筋尺寸定位采用舊模板制作的定距模板框來保證。

后澆帶鋼筋定位示意圖

后澆帶鋼筋定位應用實例

為保證樓板面筋保護層的控制，除采用傳統的鋼筋馬鐙外，應采用專門制作的砂漿墊塊保證面筋保護層的尺寸。

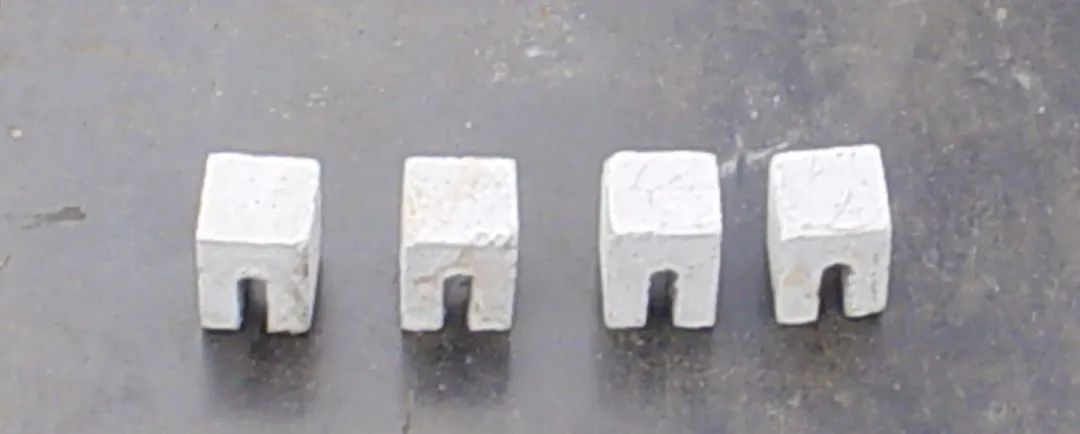

專門制作的樓板面筋保護層砂漿墊塊

面筋保護層砂漿墊塊

面筋保護層砂漿墊塊應用示意圖

面筋保護層砂漿墊塊每隔1米設置一個

為有效保證鋼筋保護層尺寸的準確性，板底、梁底、柱墻梁側面應采用專用塑料墊塊。

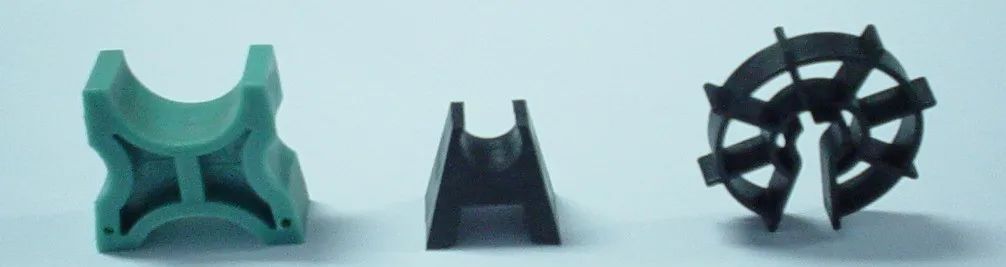

塑料墊塊示意圖

墻側面保護層采用環行塑料墊塊，間距每隔一米設置一道。

塑料墊塊墻側使用示意圖

塑料墊塊板底使用示意圖

梁底采用支座型塑料墊塊，梁側面采用環行塑料墊塊，間距每隔一米設置一道。

塑料墊塊梁底使用示意圖

柱側面采用環行塑料墊塊，每隔一米設置一道。

塑料墊塊柱側使用示意圖

塑料墊塊梁側使用示意圖
